半導体デバイスの高性能化・微細化が加速する中、検査工程で使用されるワイヤープローブには、従来以上に高い精度、耐久性、そして信頼性が求められています。プローブ材料の違いは、接触抵抗や寿命、被検査パッドへのダメージなど、検査品質に直結するため、適切な材料選定は製品性能を左右する重要な工程です。本記事では、代表的なワイヤープローブ材料であるタングステン、パラジウム、粉末ハイス鋼の特徴を比較し、用途に応じた選定ポイントを詳しく解説します。

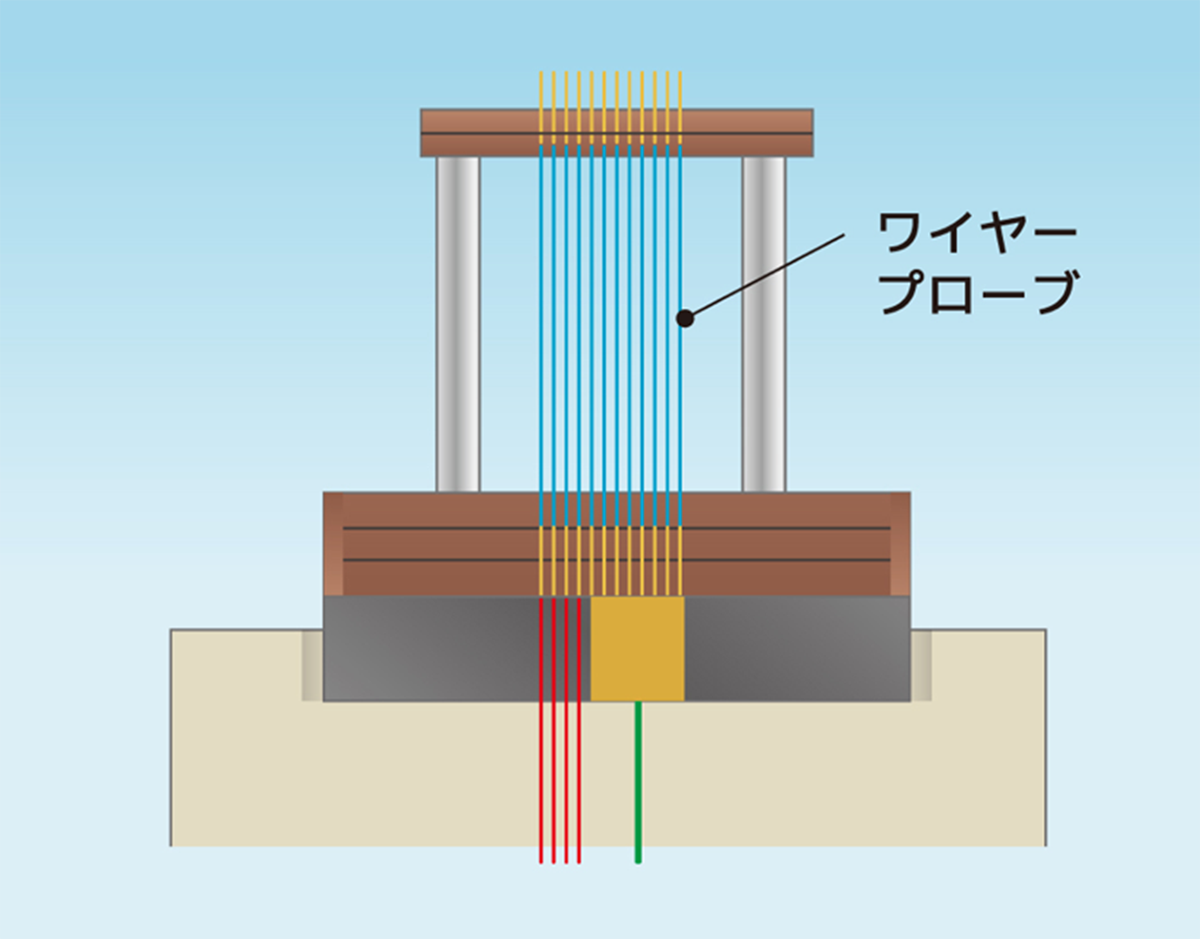

ワイヤープローブに使われる主要材料の特徴

ワイヤープローブは、検査対象や使用条件に応じて最適な材料が変わります。それぞれの材料が持つ特性を理解することは、プローブ性能の最適化につながります。

以下では、構成案にある3つの代表的材料の特徴をまとめます。

タングステン｜極細・高精度プローブの定番材料

タングステンは高硬度・高強度・高融点を兼ね備えた金属で、ワイヤープローブの中でも最も一般的に使用されています。

• 融点：3,420°Cと金属最高レベル高温環境でも形状が崩れず、安定した性能を維持できます。
• 電気抵抗率：約5.6 µΩ·cm導電性が高く、微小電流から高電流まで広く対応。
• ヤング率：約410 GPa非常に高い剛性があるため、細径でもたわみが少なく、微細パッドへの精密な接触が可能です。
• 欠点：加工の難しさ高硬度のため加工には技術と設備が必要で、特に極細径の形成は高度なノウハウが欠かせません。

主な用途

• 半導体検査用の極細プローブ針
• スプリングプローブの芯材
• 微細ピッチ検査向け高精度プローブ

パラジウム｜導電性と耐食性に優れる高付加価値材料

パラジウムは、化学的に安定し耐食性に優れた貴金属です。金に近い性質を持ちながら、金より硬いという特徴があり、接触部として非常に優れています。

• 融点：約1,555°Cタングステンほどではないものの高温環境でも安定。
• 電気抵抗率：約10.8 µΩ·cm金属として高い導電性を保持し、接触抵抗が低く安定します。
• 耐食性が極めて高い酸化しにくく、長期的な安定接触が求められる環境に最適。
• 加工性が良いタングステンより柔らかく加工しやすいため、複雑形状の接触部にも対応。

主な用途

• スイッチやコネクタの接点部
• 高信頼性を求めるプローブ針の接触子
• Auメッキの代替材料としての高耐食性用途

粉末ハイス鋼｜耐摩耗性と靱性に強みを持つ高荷重向け材料

粉末冶金技術により製造されるハイス鋼（PM-HSS）は、高硬度・高靱性・耐摩耗性を併せ持ち、プローブ材料として近年注目されています。

• 融点：主成分により1,400～1,500°C
• 非常に高い耐摩耗性と靱性高荷重の繰り返しに対しても変形しにくく長寿命。
• 加工性は難しい高硬度のため、粉末冶金による形成が主流です。
• 導電性は低め（60–100 µΩ·cm）主に機械的強度を重視する用途で選定します。

主な用途

• 高荷重をかける検査プローブ
• 耐久性を求める治具部品
• 長寿命プローブの軸部

以上の情報を材料別の比較表にまとめたものが以下となります。

項目	タングステン（W）	パラジウム（Pd）	粉末ハイス鋼（PM-HSS）
硬度・強度	非常に高い	中程度	高い
導電性	高い	非常に高い	低い
耐摩耗性	高い	中程度	非常に高い
耐食性	良好	極めて高い	中程度
加工性	難加工	良好	難加工
価格	中程度	高価	中～低（加工費高め）
主な用途	微細プローブ針	接点・高信頼プローブ	高荷重プローブ

ワイヤープローブの材料選定時に考慮すべき6つの要件

ワイヤープローブの材料選定は、単に「硬い材料が良い」「導電性が高い方が良い」といった単純な基準では決まりません。プローブが使用される検査環境、対象デバイスの構造、求められる電気的特性や寿命など、複数の要因が密接に絡み合って最適解が導かれます。ここでは、材料選定を進めるうえで重要となる観点を、より実務に即した視点から解説します。

①被検査パッド・バンプの材質と表面状態との適合性

まず最も重要なのは、プローブが実際に触れる対象の材質や表面品質です。金パッドのように軟らかく酸化しにくい材質であれば、硬度の高いタングステンを用いるとパッド側に不要な傷が残ることがあります。一方、アルミパッドや銅バンプのように表面が酸化膜で覆われやすい材料では、柔らかいプローブでは酸化膜を十分に破れず、接触抵抗が不安定になります。

また、近年増えている微細バンプは、接触面積が小さくわずかな荷重の偏りでも形状変化が生じるため、硬度だけでなく弾性の高さも考慮しなければなりません。材料の機械的特性と対象材質の組み合わせを理解することは、安定した接触と長寿命の両立に欠かせない観点です。

②微細化するピッチ・線径との関係

プローブの微細化が進む中、線径の制約は材料選択の自由度を大きく左右します。極細径では、わずかな荷重でのたわみや曲がりが検査精度に直結するため、高いヤング率を持つタングステンが選ばれるケースが多くなります。一方、ある程度の太さを確保できるケースでは、タフネスを備えた粉末ハイス鋼や、柔軟性が求められる部分にはパラジウムを使うなど、設計自由度が広がります。

線径に比例して起こりやすい座屈、ストローク時の応力集中、長尺化による共振など、メカニカルな制約も多いため、材料特性と設計パラメータを合わせて検討する必要があります。

③接触荷重・たわみ量と寿命の関係

プローブは繰り返しの押し付け動作（タクト）によって、先端の磨耗、塑性変形、金属疲労といった劣化が進みます。高荷重を加える用途では、耐摩耗性と靱性を兼ね備えた粉末ハイス鋼が有効であり、摩耗による形状変化が少ないため長寿命を実現できます。逆に、荷重を低く抑えながら安定接触が求められる微細プローブでは、荷重応答が安定したタングステンが優位になります。

また、設計上許容されるたわみ量（ストローク）も材料選定に影響します。柔軟な材料では大きなたわみが許容される一方、硬質材料では弾性限界を超えると一気に塑性変形が増え、寿命低下を招くことがあります。荷重・ストローク・寿命の三要素は密接に関連しており、対象の検査条件に合わせた慎重な検討が不可欠です。

④電気特性の要求レベル

接触抵抗の安定性は、プローブ材料が持つ固有の導電性だけでなく、表面の状態や酸化のしやすさにも左右されます。パラジウムは化学的に安定で酸化しにくいため、低接触抵抗が求められる用途や、微小信号を扱うデバイスの検査に適しています。一方で、タングステンやハイス鋼は酸化膜が形成されやすく、長期使用で接触抵抗が上昇する可能性があるため、適切なメッキや表面処理と組み合わせることが重要になります。

さらに、高電流を流す用途では電流容量（CCC）が重要で、導電性の高い材料の方が電気的ロスが小さく、発熱も抑えられます。信号帯域が高いRF用途では、材料の導電率に加えて、表面状態やスキン効果に関わる因子も影響するため、電気的観点の評価は不可欠です。

⑤使用環境（温度・湿度・腐食）の影響

検査が常温環境で行われるとは限りません。高温環境では軟化や応力緩和が起こりやすく、特に柔らかい金属では形状や接触圧が変化し検査品質に影響します。タングステンは高融点・高温強度に優れるため高温環境に適していますが、パラジウムは酸化に強く湿度の影響を受けにくいため、腐食要件の厳しい環境下での信頼性確保に効果的です。腐食環境にさらされる可能性がある場合は、材料の耐化学性に加えて、表面処理やコーティングとの相性も重要な評価ポイントになります。

⑥コストと加工性を含めたトータル最適化

材料価格だけで選定すると、プローブの総合性能が損なわれるケースは少なくありません。例えばパラジウムは高価ですが、長期安定性や接触品質を重視する用途では、結果的に歩留まり向上によるコストメリットが得られます。一方、タングステンやハイス鋼は素材自体の価格は比較的安価でも、極細加工や複雑形状の形成には高い技術が求められるため、加工コストが増加することがあります。

そのため、材料特性・加工難易度・用途に応じた寿命などを総合的に検討した「トータルコスト」で選定する姿勢が重要です。

ワイヤープローブの材料選定からワイヤープローブ用線材供給までトクセン工業にお任せください

ワイヤープローブは、材料の特性だけでなく、線材製造・先端成形・表面処理・組立など、複数の工程が品質に直結する製品です。トクセン工業では、長年培った精密線材加工技術をもとに、タングステンやハイス鋼などの難加工材にも対応。お客様の検査用途・条件に合わせて最適な材料選定から加工方法の提案までトータルでサポートいたします。

• 微細・極細プローブ用線材の量産対応
• 高耐久プローブ用線材の素材選定と加工
• 特殊条件に応じたカスタム設計
• 導電性・硬度・耐摩耗性の最適バランス設計

ワイヤープローブの課題がありましたら、ぜひお気軽にご相談ください。
