極細ワイヤ（ピアノ線）の加工技術

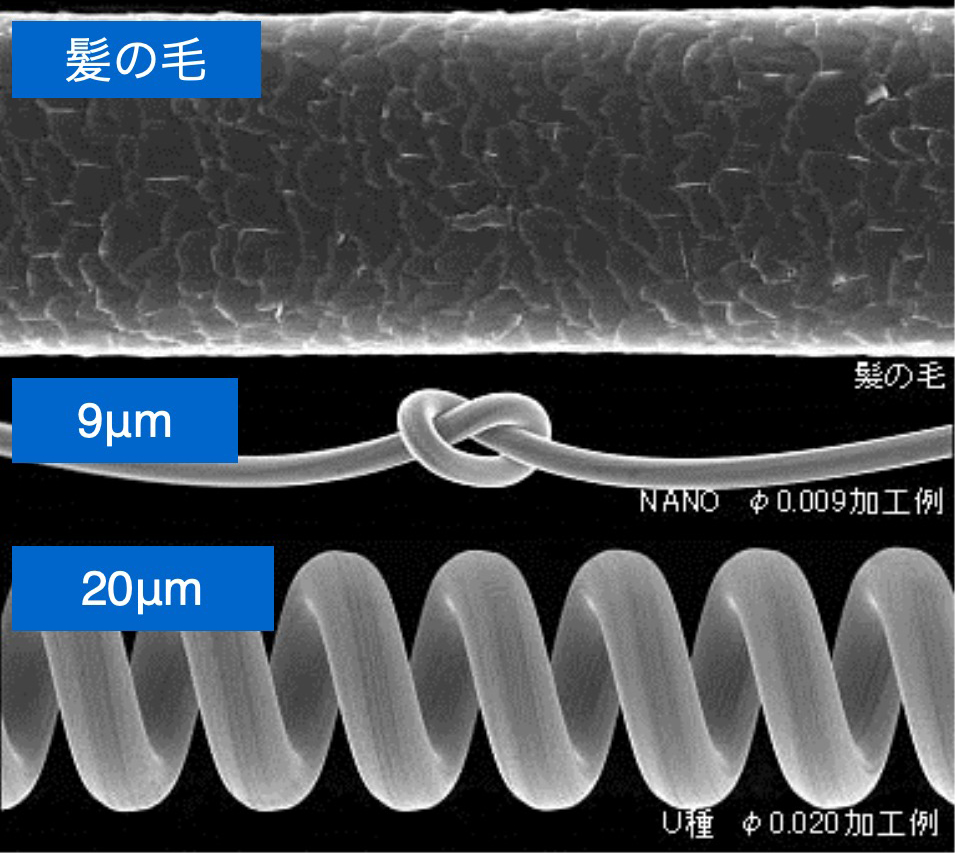

トクセン工業では、最細でΦ0.009 mmという極めて細い線径のワイヤの加工が可能です。このような極細ワイヤは、省スペース化やコスト削減といったメリットをもたらし、お客様の多様なニーズに応えることができます。
さらに、トクセン工業では熱処理加工にも対応しており、様々な硬さや特性に調整可能です。これにより、真直性の高いワイヤの製造も可能となり、精度を求めるアプリケーションに最適です。
当社の技術は、単に線径を細くするだけでなく、断面形状を細くし、さらに異形形状に加工することも得意としています。極細平線や極細角線をはじめとした複雑な形状に対応できるため、特定の用途に応じたカスタマイズが可能です。

• 省スペース化の実現

限られたスペースで強度を維持することができるため、以下のような用途で活用することができます。
・コンタクトプローブの狭ピッチ化
・精密ばねやウェーブスプリングの省スペース化
・カテーテルチューブの内径領域確保や強度確保
など

• コスト削減

切削、バリ取り、プレス工程の省略や歩留改善ができることや、長尺化により生産効率向上が期待できます。
・特殊断面形状ピン
・各種組付け部材 (鋼板・帯鋼加工品)

トクセン工業の得意技術である、ダイス引き抜き加工やローラー圧延加工を駆使することにより、ワイヤの断面形状は自由自在に加工が可能です。

平線と角線の対応径は以下のとおりです。
・細平線：0.006×0.035mm～
・極細角線：0.050×0.050mm～
※0.010mm以下の領域でもさまざまな形状の加工が可能です。

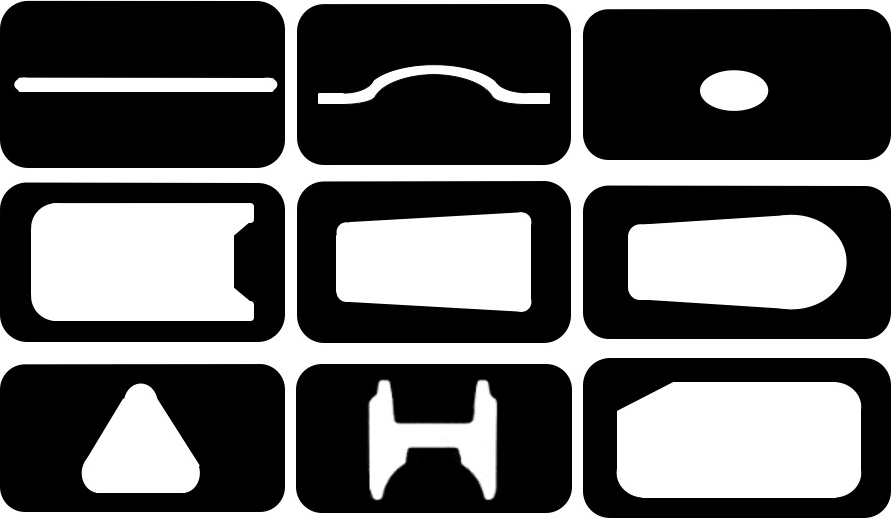

• ワイヤ断面形状 例

鉄鋼材料
・ピアノ線 （JIS:SWRS82A相当）
・SUS304、SUS316L　など

非鉄金属材料
・チタン（純Ti：1種、Ti-6-4：ELI、DAT51、Ni-Ti　など）
・ニッケル（純Ni、Ni-Fe、インコネル、ハステロイ　など）
・銅（純Cu、Cu合金）

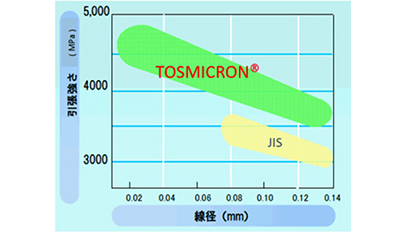

• トスミクロン® （高強度極細ピアノ線）

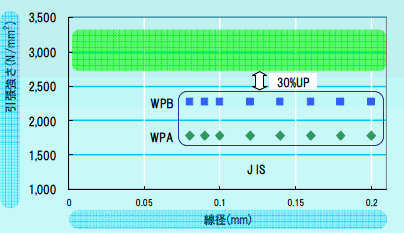

• ステンレス極細線
