電子部品・半導体の性能を支えるプローブピン技術

半導体や電子部品の導通検査に使用され、検査の針として活躍するプローブピン。半導体の高性能化・多機能化により、細径化や先端微細化が求められています。その技術進化と今後の展開、更には応用できる材料まで、多岐にわたる内容を本記事で紹介します。

プローブピンとは？

プローブピンは、半導体や電子部品の導通検査に使用される微細な接触部品であり、信号の正確な伝達と安定した接触性能が求められます。これらのピンをプローブカードに組み込み検査に使用します。

一般的なプローブピンは、硬度と靭性に優れた金属材料（例：パラジウム合金、タングステン、レニウムタングステン、ベリリウム銅など）を用いて製造され、精密な切削加工や研磨、熱処理を経て高精度な形状に仕上げられます。ピン先端の形状は、対象部品の構造に応じてストレート、円錐、段付きなどが選ばれ、接触抵抗を最小限に抑える工夫が施されています。

用途は、ICパッケージ、プリント基板、液晶パネル、センサー、コネクタなどの検査工程で広く用いられ、検査装置の性能を左右する重要な要素となっています。近年では、微細化・高密度化に対応するため、ナノレベルの加工技術や特殊コーティング技術の導入も進んでいます。
わかりやすく例えるとすると、プローブピンは「検査の針」で、電子部品の健康診断をする医師の聴診器のようなものです。そして、プローブカードは「検査の手」で、たくさんの針を一度に正確に押し当てる道具のことです。針が摩耗すると、正しく診断できなくなるので、定期的に掃除や交換が必要です。

プローブピンの細径化・先端微細化

ではプローブピンの本数はどれくらい必要なのでしょうか。この数年で格段に進化を遂げていっています。下記が比較となります。

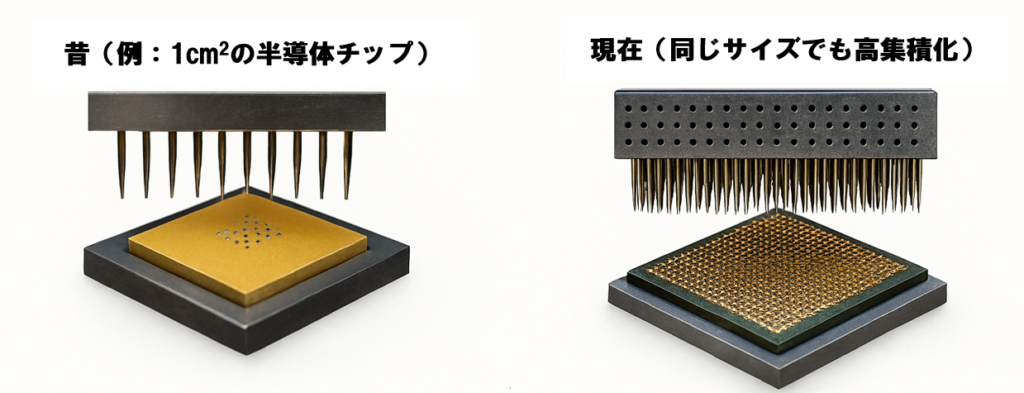

昔（例：1cm²の半導体チップ）
以前の半導体チップ（1cm四方）では、端子数は数十〜100本程度でした。
そのため、検査に使われるプローブピンも100本前後で済んでいました。

現在（同じサイズでも高集積化）
現代の半導体は、同じ1cm²でも数百〜数千本の端子が配置されることがあります。
その結果、プローブピンの本数も数百〜数千本に増加しています。
さらに、1枚のプローブカードに数千〜数万本のピンが搭載されるケースもあります。

このように設置本数が増えている理由は、主に半導体の高性能化・多機能化により、入出力端子の数が増加したことによるものです。チップの微細化・狭ピッチ化が進み、より多くの端子を限られた面積に配置することが必要になりました。

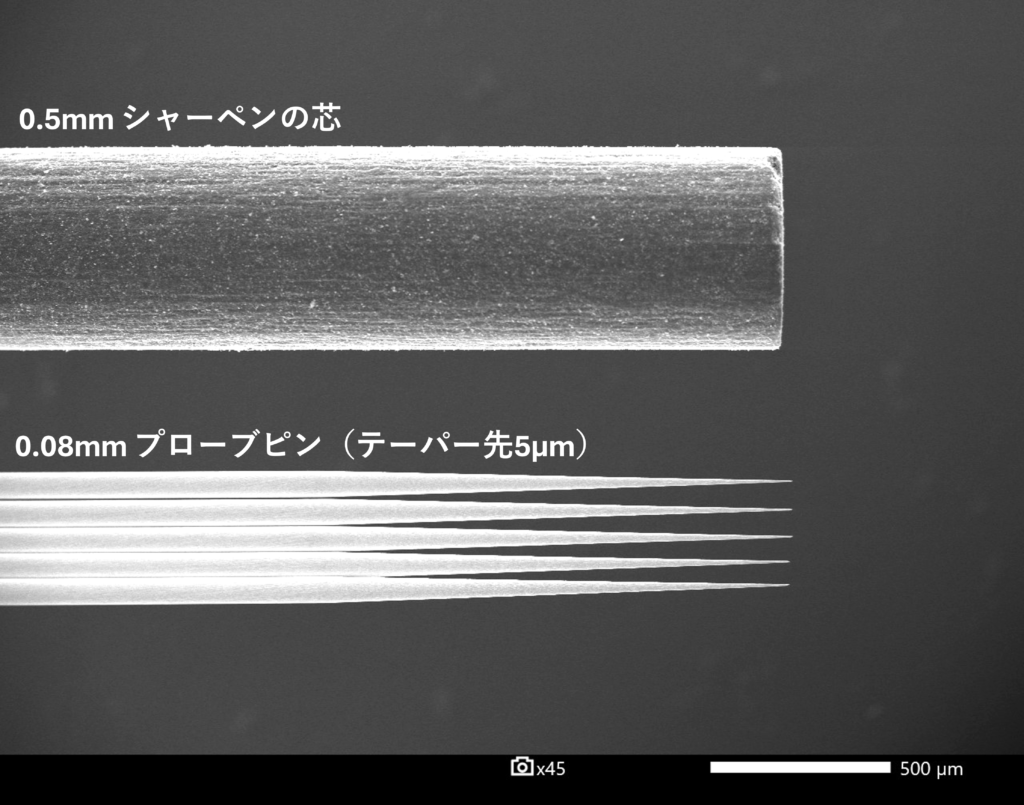

これらに対応するため、プローブピンもより細く、より密に配置する必要があり、細径化・先端微細化が重要となってきました。 ピン同士の間隔は20〜30μm程度になることもあり、髪の毛より細いレベルです。接触精度を保つために、先端のテーパ加工や研磨技術が進化。材料も、高導電性・高耐摩耗性を持つ合金が使われるようになっています。

プローブカードの耐久性

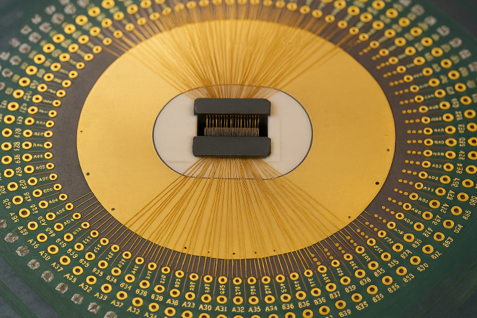

たくさんの針を一度に正確に押し当てるプローブカード。
1つのプローブカードは何回くらい使えるのでしょうか。

プローブカードは、検査のたびにウェーハの端子に接触する「タッチダウン」を繰り返します。この接触回数によって摩耗が進み、寿命が決まります。一般的には、数十万回〜数百万回の接触が可能とされています。ただし、以下の要因で寿命が変わります：

・接触圧や摩擦の強さ
・検査対象の材質（アルミパッドなど）
・プローブピンの材質（例：ベリリウム銅、パラジウム合金など）
・定期的なクリーニングやメンテナンスの有無

これらを踏まえた選定や運用が安定した稼働につながります。

プローブ技術の進化

プローブピンの本数の増加と微細化を支えているのは、プローブカードの技術革新です。

カンチレバー型：
初期から使われていた、機械的なアームで接触するタイプです。
特徴として、シンプルな構造で安価ですが、ピン本数や位置精度の面で限界がありました。

垂直型：
カンチレバー型では対応できない高密度化に対応するために開発されました。
ピンが垂直に並ぶ構造で、より多くのピンを密集させることが可能です。

MEMSプローブ：
半導体製造技術（MEMSプロセス）を用いて作られる、微細で高精度なプローブです。
先端が非常に細かく、微細化が進む最先端のチップ検査に不可欠です。

素材・加工技術の進化：
先端の微細化に伴い、プローブピンの素材も、高耐久性や耐熱性を持つものに進化しています。加工技術も、従来の化学エッチングから、より精密な研磨技術へと変わってきています。

トクセン工業のプローブピンの特徴

ここまでプローブについてお伝えしてまいりましたが、メーカーにより、材料や特性は異なります。
トクセン工業では、独自の機械加工技術を駆使して、従来のエッチング方式では困難だった高精度なテーパー形状のプローブカードピンを製造しています。この技術は長年培ってきた技術力とノウハウが基盤となっており、多種多様な貴金属系の素材にも対応可能、且つ微細化が進む半導体検査ニーズにも柔軟に応えることができます。

原材料の線材から始まり、伸線、熱処理、テーパー形成、表面処理（絶縁膜・メッキ）、そして最終的な曲げ加工に至るまで、すべての工程を社内で一貫して行っているため、仕様のカスタマイズにも迅速かつ的確に対応可能です。
各種材料の特性を深く理解した上で、それぞれの性能を最大限に引き出す設計・加工が可能です。
先端形状のバリエーションや、電解・無電解メッキ、絶縁コーティングなどの表面処理も、お客様のニーズに合わせて柔軟に対応しており、完全オーダーメイドのピン製品を提供しています。
さらに、全数検査体制を整えており、品質保証の面でも国内外の多くのお客様から高い評価をいただいています。

プローブピン用材料と今後の展開

トクセン工業では以下の材料を用いたプローブピンを製造することができ、それぞれの特徴や強みを持っています。

パラジウム（Pd）
特徴：白銀色の貴金属で、耐食性・耐酸化性に優れる
水素吸蔵性が高く、触媒作用も強い
柔らかく加工しやすい

銀-パラジウム-銅合金（Ag-Pd-Cu）
特徴：銀の導電性とパラジウムの耐食性を併せ持つ
銅の添加により強度と加工性が向上

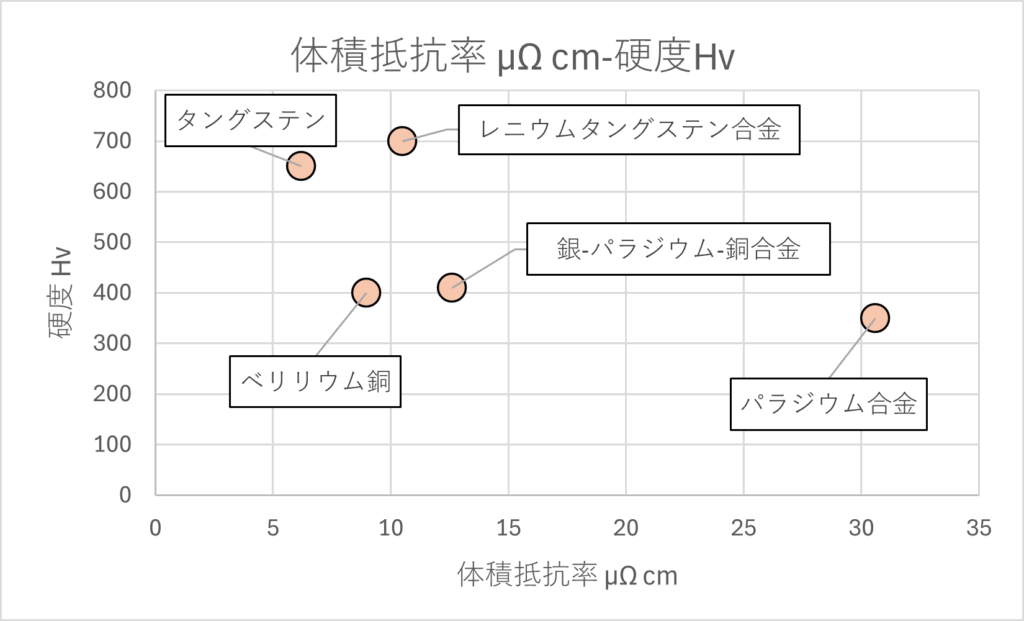

レニウムタングステン（Re-W）
特徴：高融点（3000℃以上）、高強度
レニウムの添加により延性が向上
優れた耐熱性と耐クリープ性

タングステン（W）
特徴：元素中最高の融点（約3422℃）
高密度、高硬度、耐熱性に優れる

ベリリウム銅（Be-Cu）
特徴：高強度・高弾性・耐摩耗性
非磁性で電気伝導性も良好

このようにトクセン工業では、材料の強みや特徴を活かした製造が可能です。
プローブピン技術は半導体の微細化とともに進化し続けており、その精度や耐久性は検査品質を左右する重要な要素です。

こうした高度化する要求に対し、トクセン工業は独自加工技術と一貫生産体制を強みに、高精度で信頼性の高いプローブピンを提供しています。半導体のさらなる高性能化が進む中で、プローブピンの役割はますます重要になり、その技術革新は今後も続いていきます。
